Die folgenden Arbeiten illustrieren unsere umfassende Kompetenz als flexibler und dynamischer Dienstleister im Unterhalt und in der Reparatur von Antrieben.
Weil es so schön war, gleich noch einmal.

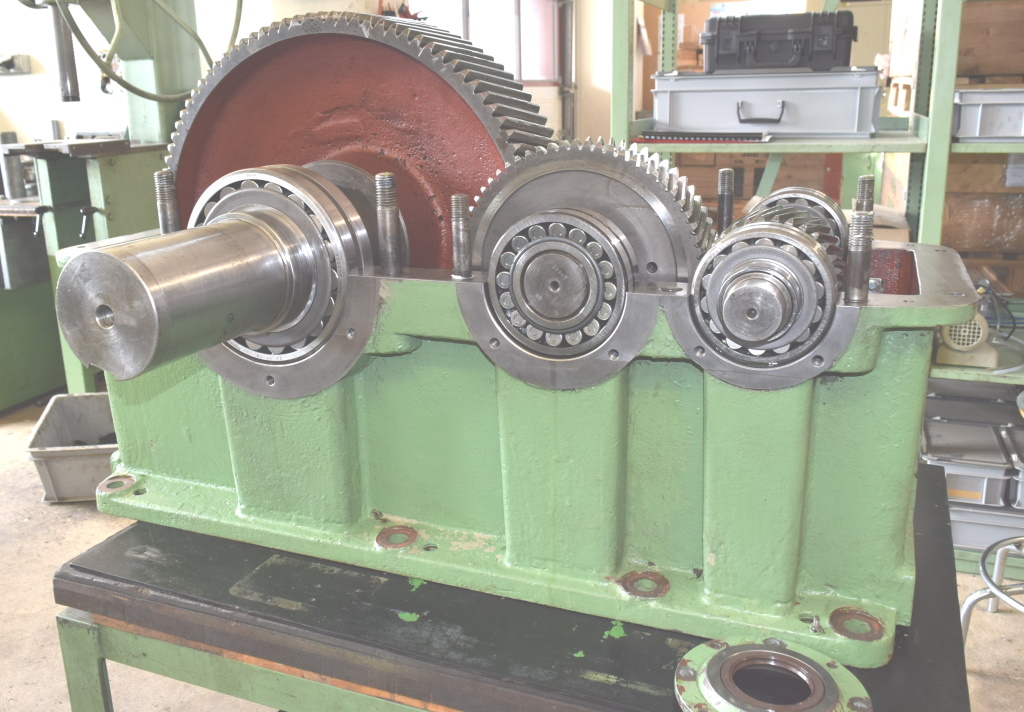

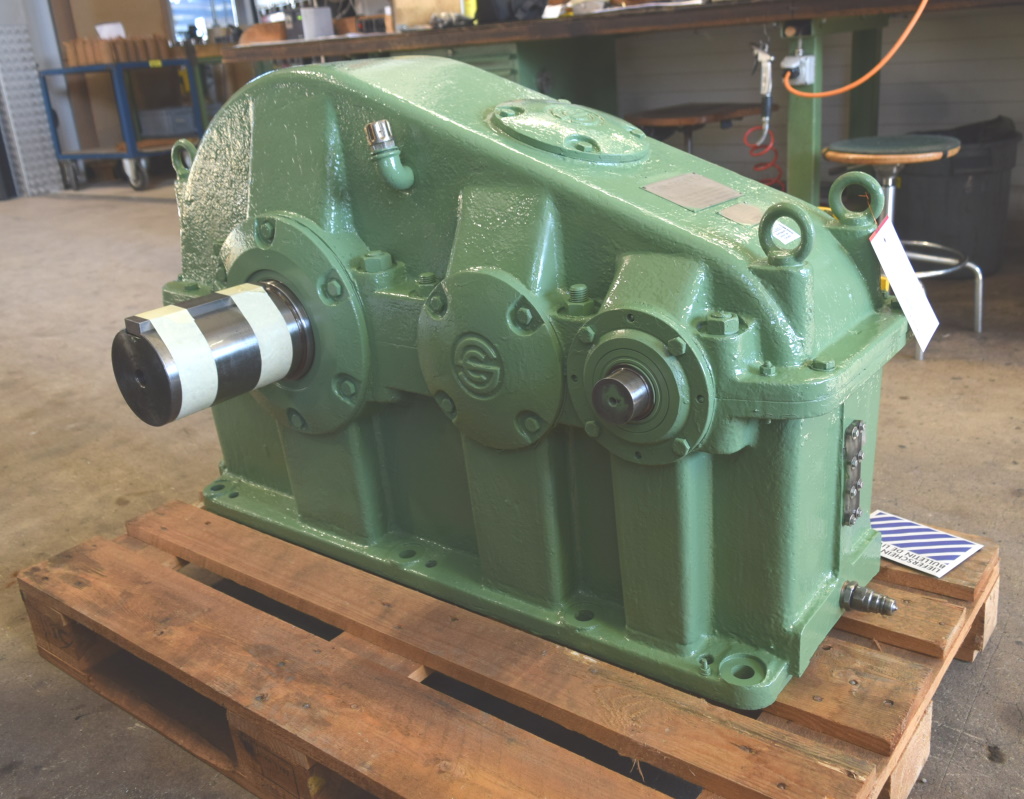

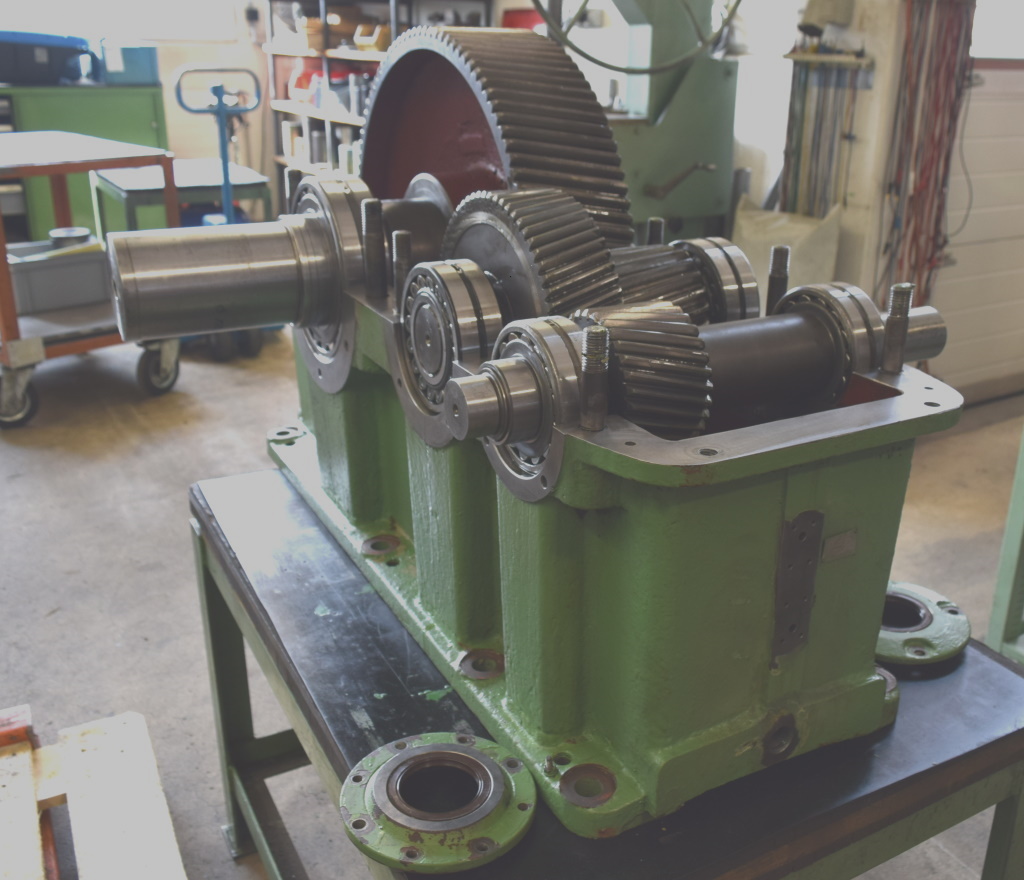

Revision eines Industriegetriebes mit 2 Getriebestufen. Auch hier lag der Fokus auf Kosteneffizienz. Neben ausführlicher Kontrolle und Vermessung aller Lagersitze wurde auch das Gehäuse auf Risse kontrolliert. Insgesamt war das Getriebe in gutem Zustand, was eine kurze Durchlaufzeit und überschaubare Kosten zur Folge hatte.
Kompetenzen

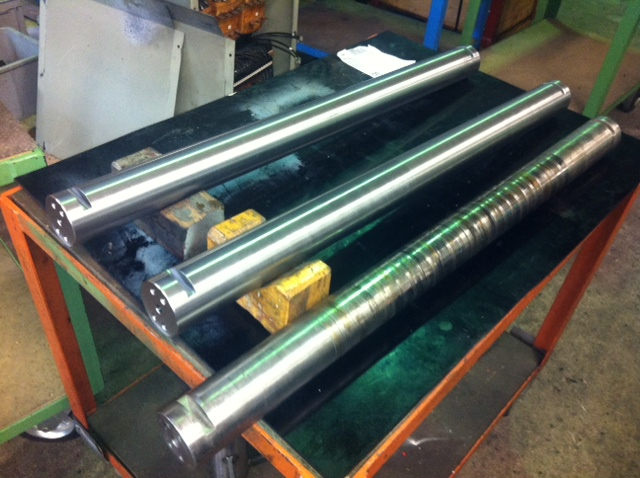

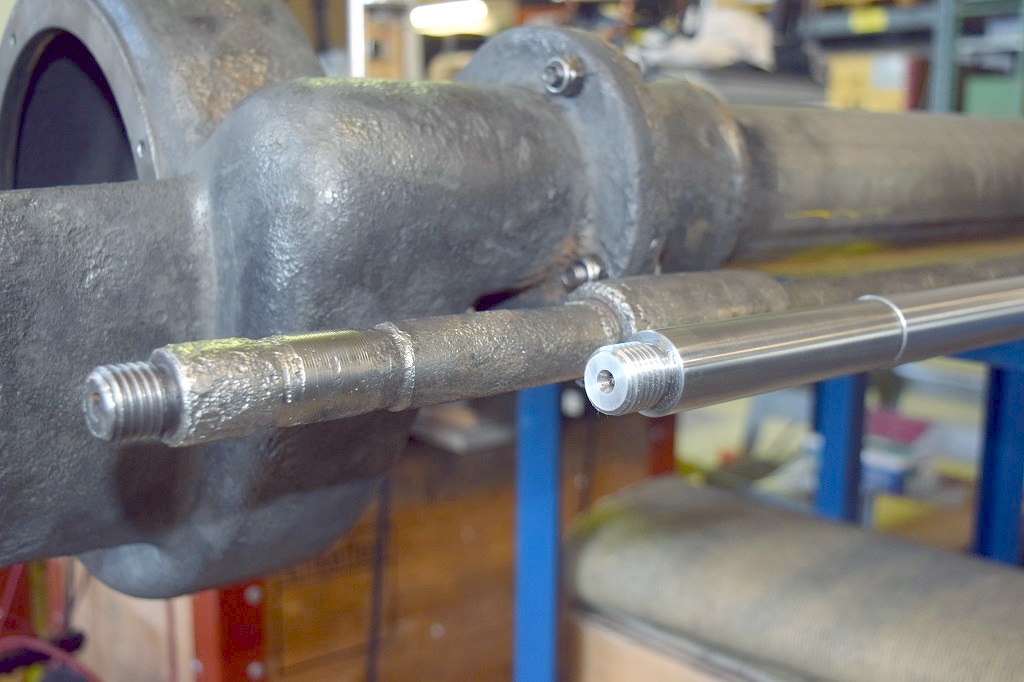

Nach Besichtigung vor Ort und Ausbau einer defekten Achse wurden nach Muster Produktionszeichungen erstellt. Nach Offertfreigabe wurde das Rohmaterial beschafft und die Achsen produziert. Obwohl Originalersatzteile vom Hersteller nicht mehr verfügbar waren, konnte so innert Wochenfrist der betroffene Anlagenteil wieder in Betrieb genommen werden.
Kompetenzen

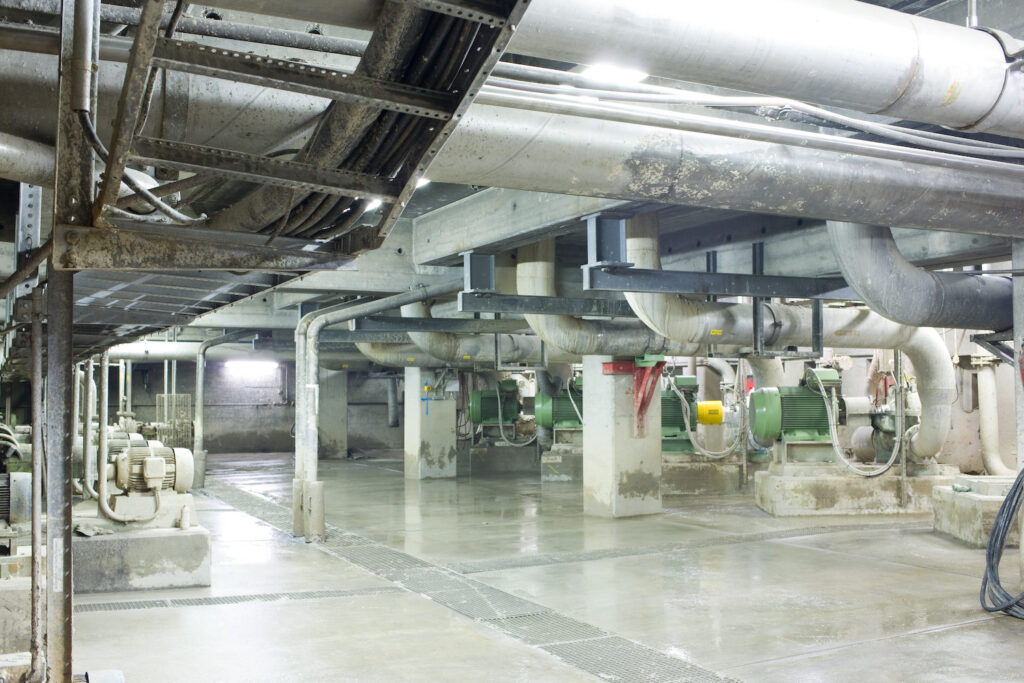

Im Rahmen der Sommerrevision (drei Wochen) wurden sechs Prozessmotoren ausgebaut, revidiert, mit stromisolierten Lagern ausgerüstet (FU-Betrieb, 132 kW) und jeweils wieder auf die Pumpenaggregate laseroptisch ausgerichtet.
Aufgrund der Verfügbarkeit von stromisolierten Lagern war die Zeitplanung und Koordinierung mit dem Kunden von Bedeutung.
Kompetenzen

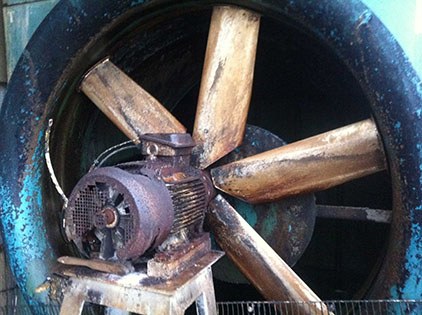

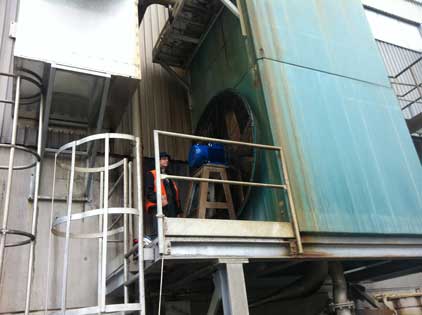

In nur zwei Tagen ab Anruf bei unserer Hotline brachte unser Team von Spezialisten nebenstehenden Ventilator wieder auf Vordermann. Da das Typenschild durch massive Korrosion nicht mehr lesbar war, mussten die Motordaten mit Hilfe von Messungen ermittelt werden.
Nach Expressbeschaffung eines kompatiblen Ersatzmotors wurde der Austausch im Rahmen eines sehr begrenzten Anlagenstillstandes durchgeführt.
Kompetenzen

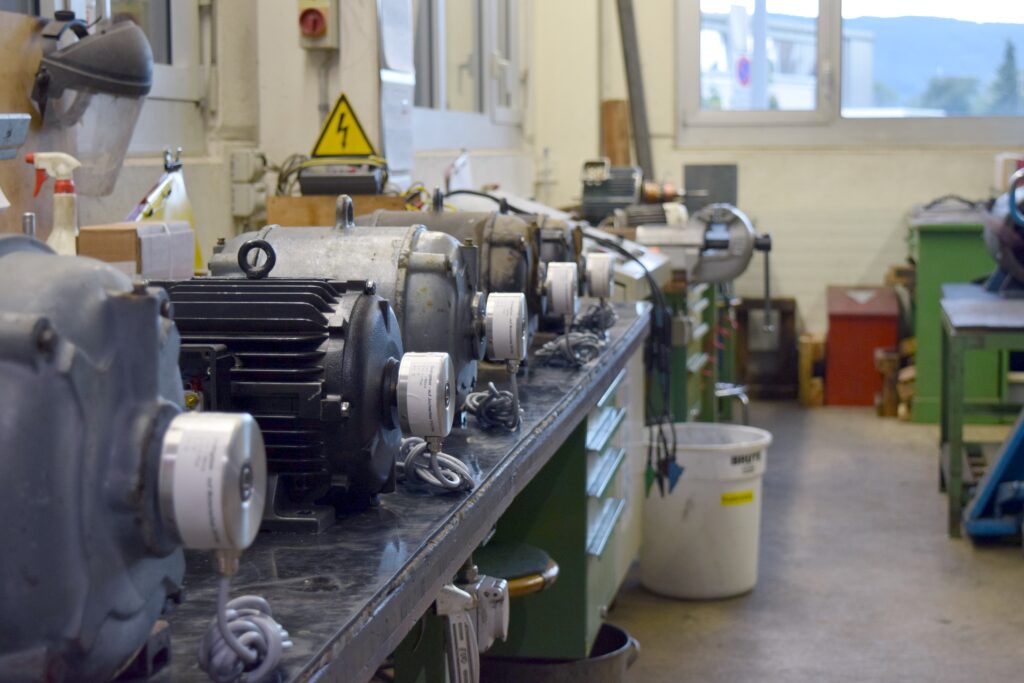

Damit es wieder klingt! Innert kurzer Frist wurden 5 Stk. Geläut – Motoren aus der Kirchturmtechnik wieder auf Vordermann gebracht. Neben Lagerwechsel und Erneuerung des inneren Korrosionsschutz wurden noch zusätzlich alle Antriebe mit inkrementalen Drehgebern ausgerüstet. Dazu mussten präzise Aufnahmen angefertigt und die Wellenadaptierung ermöglicht werden.
30 Jahre alte, robuste Antriebstechnik mit modernster Regelung im Einklang!
Kompetenzen

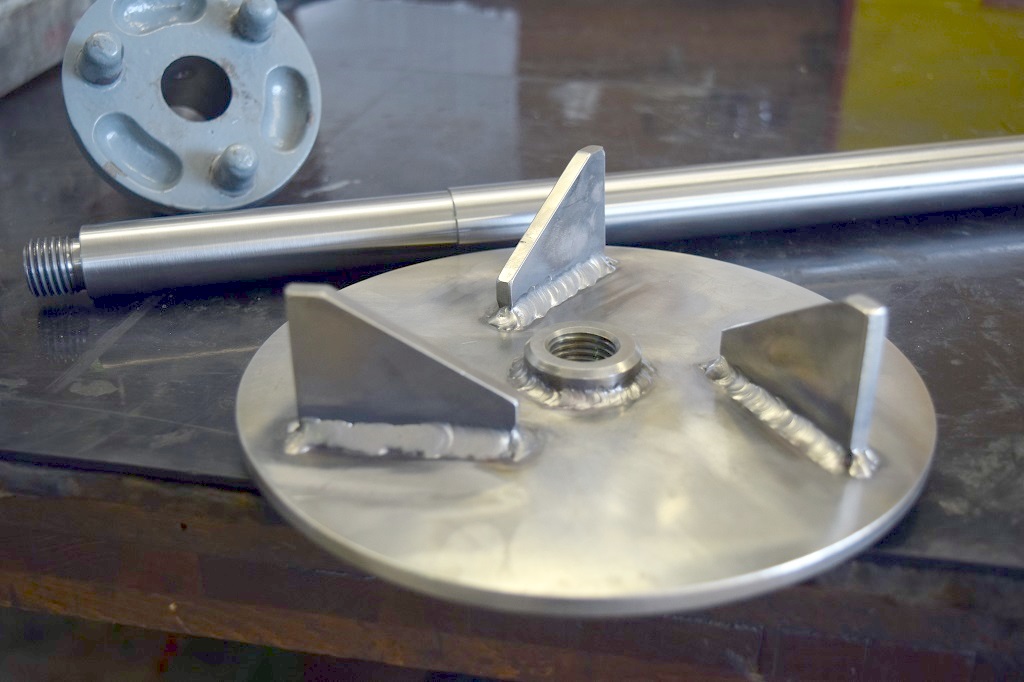

Hochwasser – Alarm! Wenn die Schachtentwässerungspumpe eher nach Steinbrecher klingt als nach Pumpe, besteht Handlungsbedarf. Nach erfolgter Demontage und Erfassung aller defekter Teile musste umgehend ein umfassendes Instandstellungskonzept her. Da nicht auf Originalersatzteile zurückgegriffen werden konnte, konstruierten wir Antriebswelle, Lageraufnahme und das komplette Laufrad neu. Dabei standen Rundlauf und eine hohe Oberflächengüte im Bereich des neuen Elastomergleitlagers im Vordergrund. Nach dem Auswuchten des geschweissten VA – Laufrades stand einer Erfolgreichen Montage nichts mehr im Weg.
Komplettiert wurde die Revision mit einem Motorenservice (Lager und Dichtungen ersetzt, geprüft)
Kompetenzen
Geht nicht gibt’s nicht – die Erste !

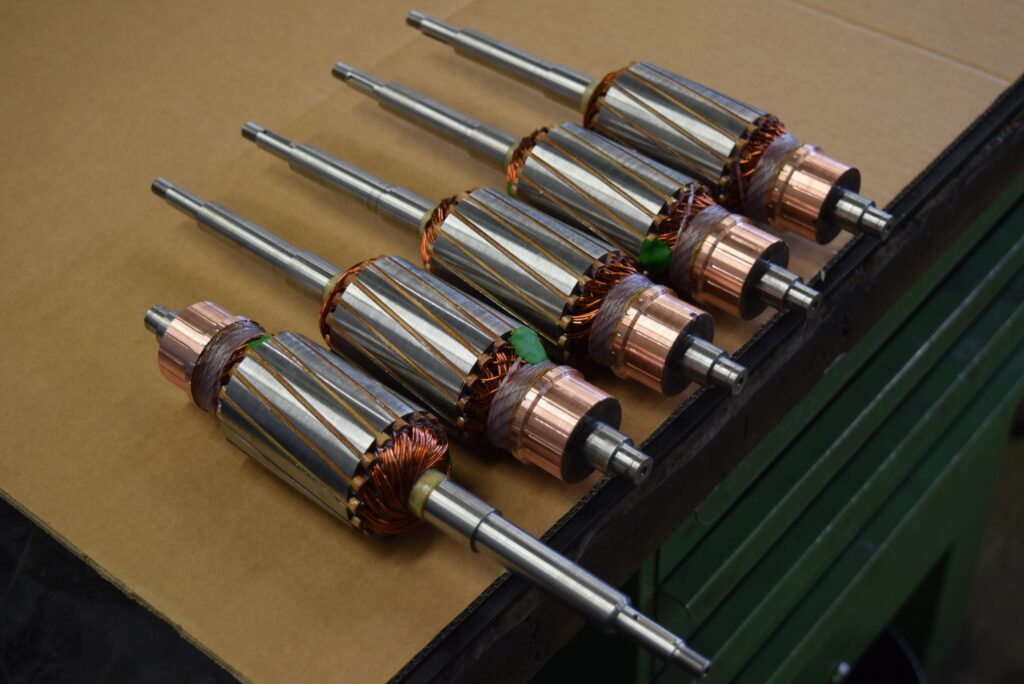

Auch wenn es mal keine Ersatzteile mehr gibt, können wir weiterhelfen. Auf Anfrage eines Verkehrsbetriebes wurden diese DC – Rotoren nach einem schrottreifen Muster von A – bis Z neu angefertigt. Dazu wurden Wellen gedreht, gefräst, geschliffen, Elektrobleche gemäss Schnittvorgabe beschafft, geschachtelt und aufgezogen, kompatible Kollektoren herausgesucht und aufgeschrumpft, die Wicklungsdaten erfasst, isoliert, gewickelt und gelötet, sowie imprägniert und gewuchtet.
Heraus kam ein 1 zu 1 Austausch „Original“ – Ersatzteil für einen Stromabnehmer – Antrieb
Kompetenzen
Geht nicht gibt’s nicht – die Zweite!

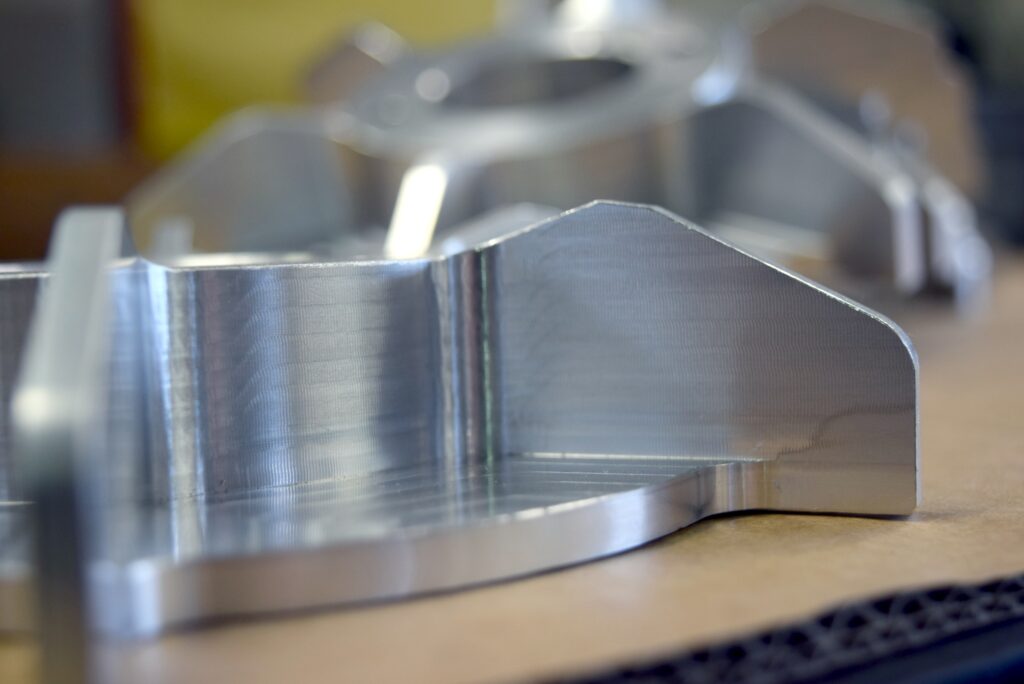

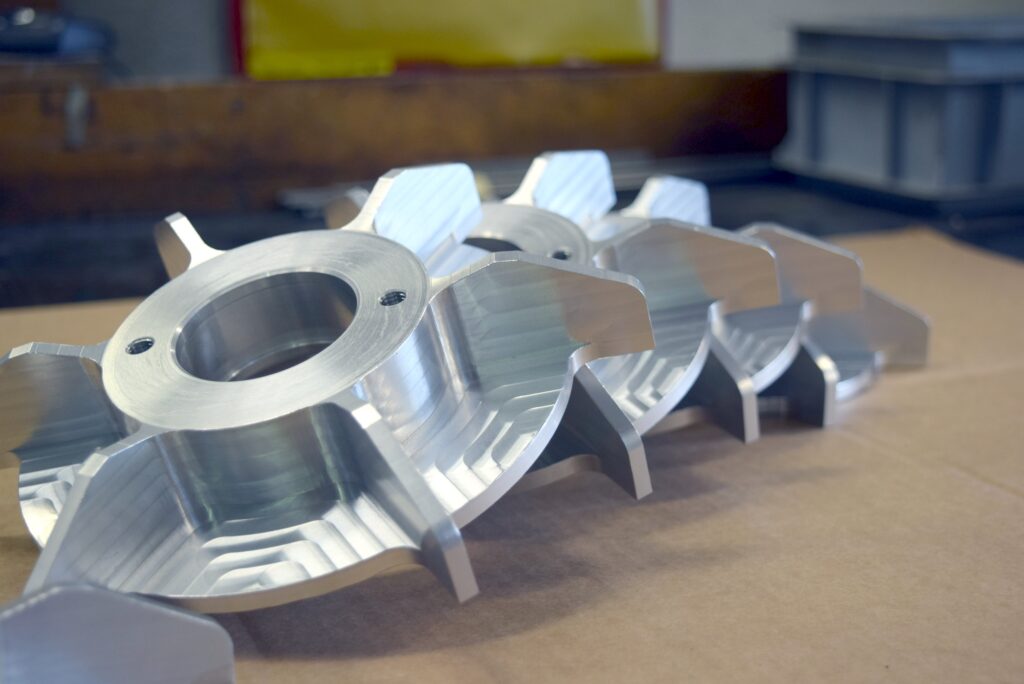

Manchmal hilft einfach kein Standart und es muss das Besondere sein. Entsprechend einem Lüfterflügel – Wrack als Muster, wurden diese Ersatzteile neu konstruiert. Dank effizienter CNC – Fertigung konnte trotz einem Zerspanungsvolumen von fast 75 % eine wirtschaftliche Lösung angeboten werden.
Kompetenzen
Grenzen erweitern!

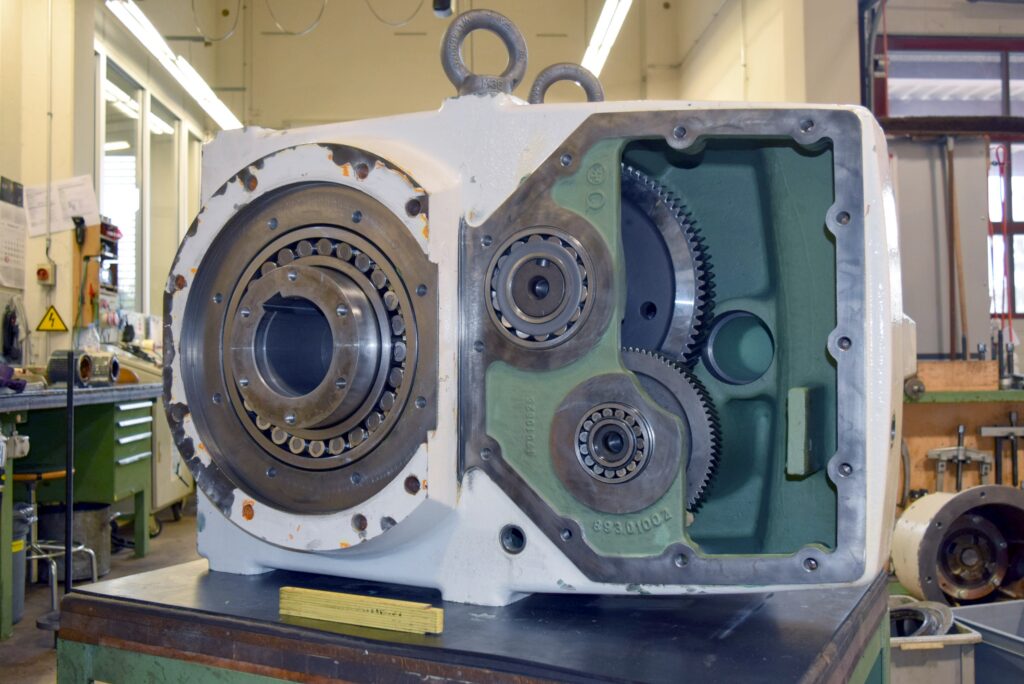

Sich einer Herausforderung in bisher unbekannter Grössenordnung zu stellen und erfolgreich zu liefern macht Freude. So wie bei dieser Getrieberevision in der Gewichtsklasse von über 1000 kg, ein Flachgetriebe von Nord Getriebebau.
Kompetenzen
Zeit für Erneuerung

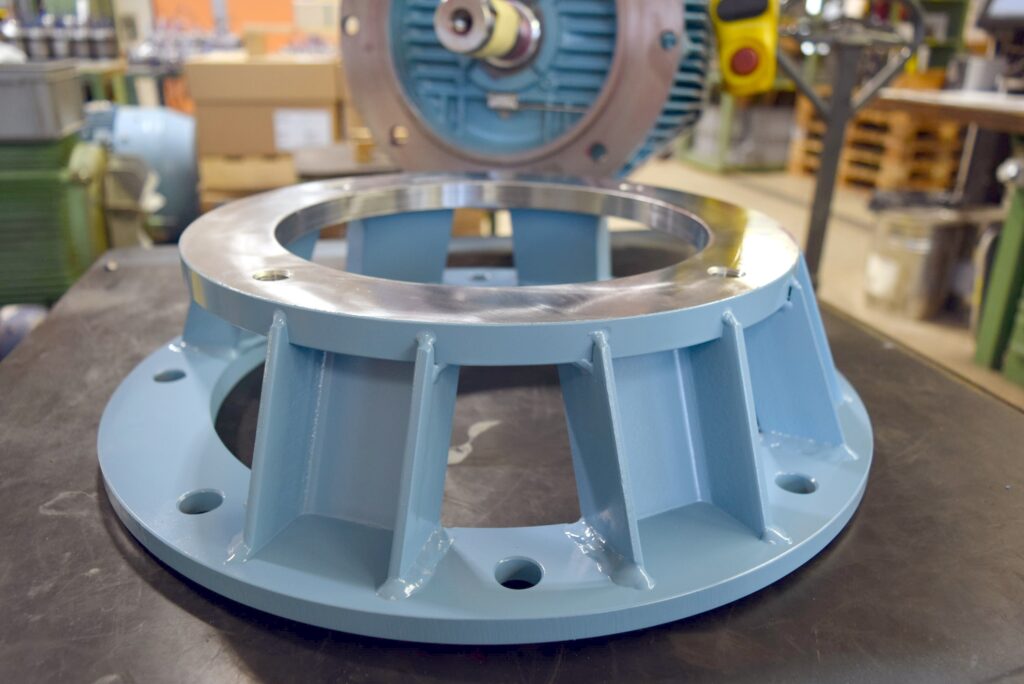

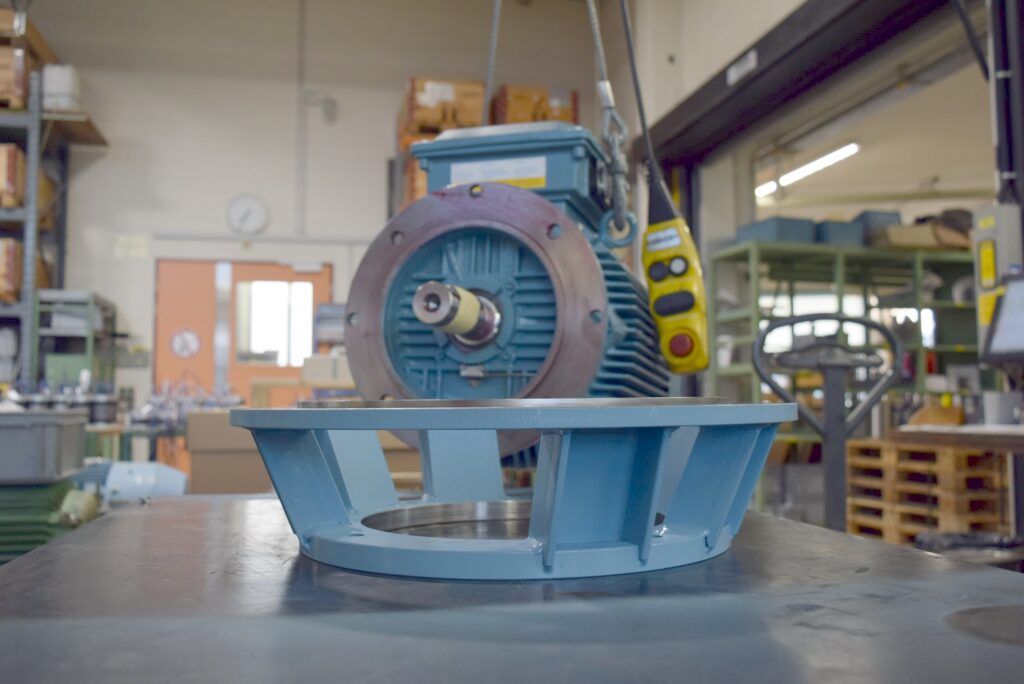

Hier wurde ein Oerlikon – Kombimotor aus den 50-ern ersetzt durch eine zeitgemässe Kombination aus ABB Prozessmotor und passendem Softstarter. Um den Prozessmotor auf die bestehende Konstruktion adaptieren zu können, war die Konstruktion und Herstellung eines Anpassflansches gefragt. Um eine passgenaue Zentrierung der Aggregate zu gewährleisten wurde der Flansch nach dem Schweissen auf unseren CNC-Maschinen entsprechend exakt fertig bearbeitet.
Kompetenzen
Exotische Verzahnung gefällig?

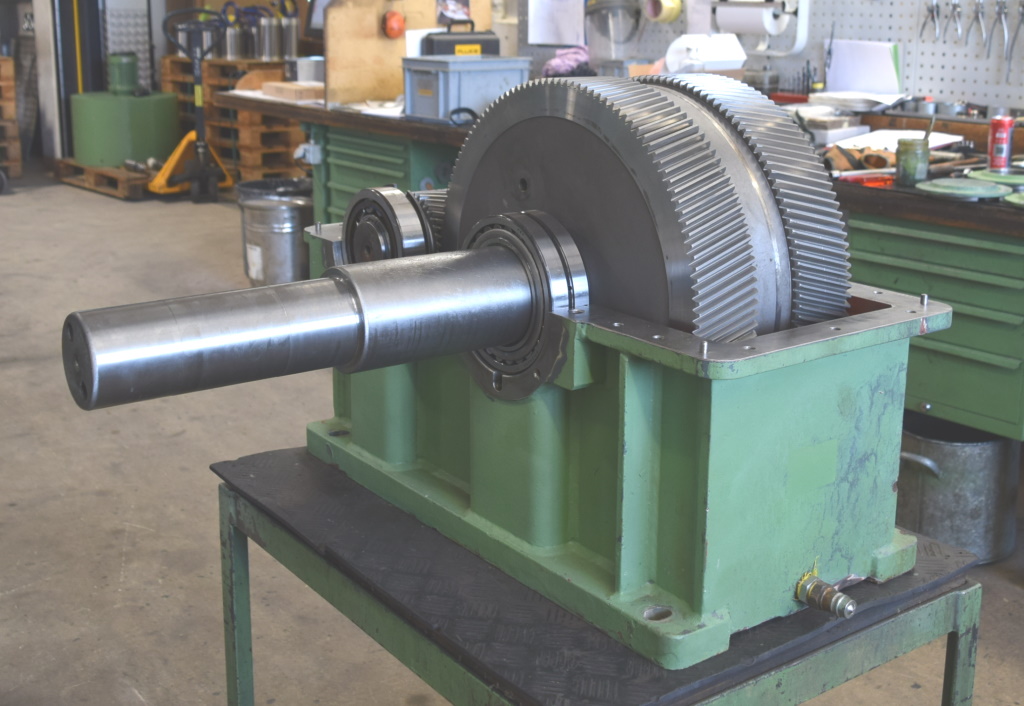

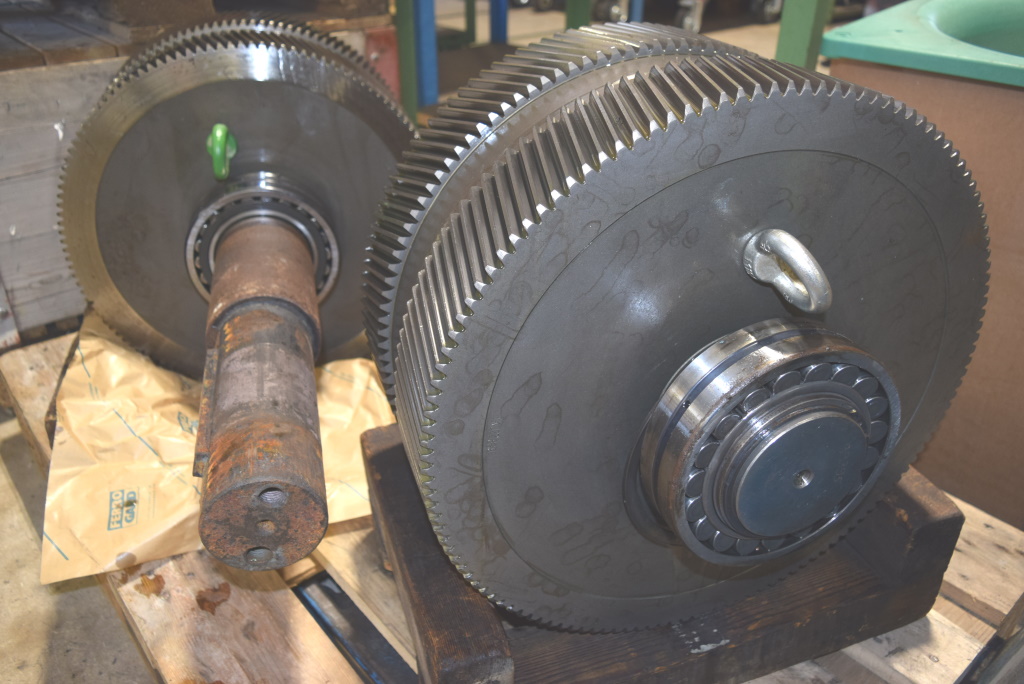

Revision eines Industrie – Getriebes, wie man es nicht alle Tage zu Gesicht bekommt. Doppelschrägverzahnte Schönheit gepaart mit respektablem Stückgewicht. Der Fokus des Kunden lag auf einer kosteneffizienten Revision, was aber keinesfalls ein gründliches Vermessen und Prüfen der Teile aussen vor lassen durfte. Die stark korrodierte Welle wurde metallisch aufgespritzt und neu geschliffen, Lager und Dichtungen ersetzt, sowie Zahnradspiel axial geprüft.
Kompetenzen

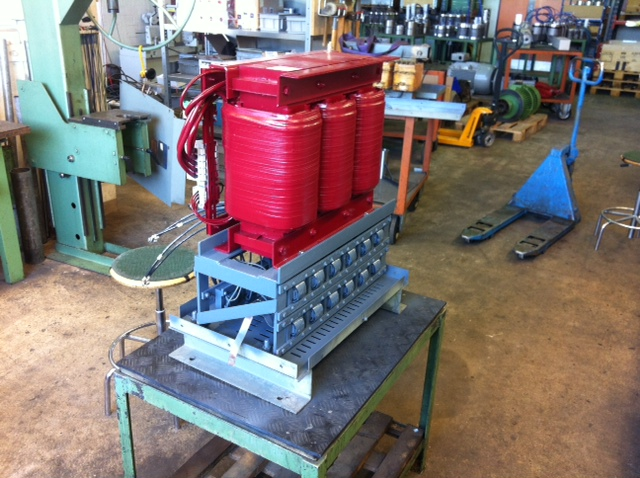

Angeliefert wurde ein Transformator im Blechgehäuse mit zusätzlichen mit Drosseln ausgestatteten Abgängen. Aufgrund eines massiven Windungsschluss auf der Sekundärseite sollte der Transformator nun neu gewickelt werden. Zusätzlich mussten die Kosten in Grenzen gehalten werden. In Absprache mit dem Kunde wurde entschieden, den Transformatorenteil durch einen Standartkern mit Sonderwicklung zu ersetzen und diesen auf die bestehende Drosseleinheit auf zu bauen.
Wegen des stattlichen Gewichts des Transformators (alt wie neu) wurde die Unterkonstruktion zusätzlich verstärkt.
